​3天搞懂钢结构识图!这套钢结构识图教程总工看了都佩服,太实用

3天搞懂钢结构识图!这套钢结构识图教程总工看了都佩服,太实用

钢结构识图真不难!今天给大家带来一套中建内部钢结构识图培训教程93页PPT版本,一键下载即用,3天就能搞懂钢结构识图

这套钢结构识图教程,包含钢结构施工详图、钢结构施工详图制图规定、钢屋盖施工图识读3大部分内容。立足于实际施工,用图文结合的形式介绍了钢结构识图的要点三维立体图展示的直观清晰,没经验的小白也能快速学会。

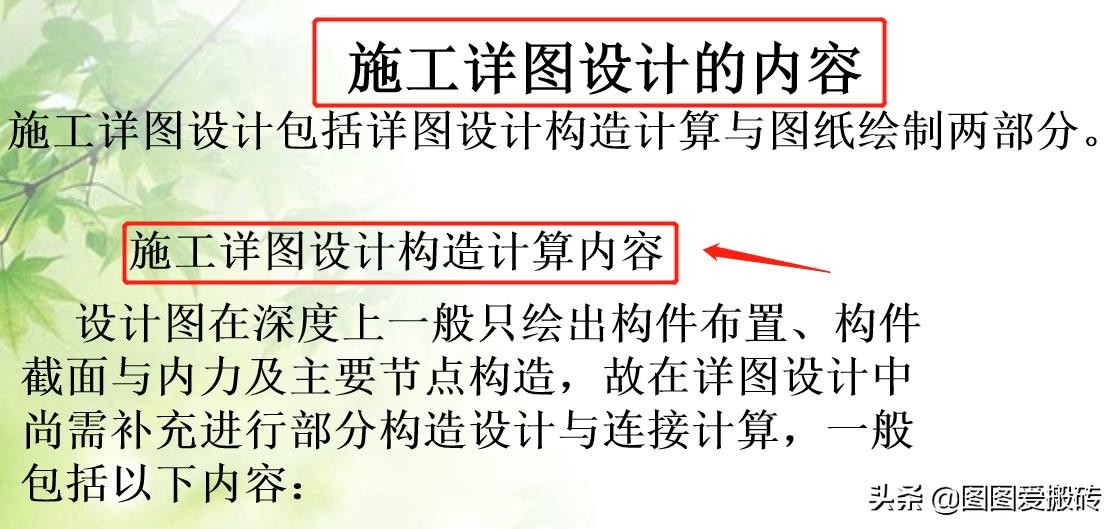

施工详图设计的内容

构造设计:如桁架、支撑等节点板设计与放样;桁架或大跨式腹梁起拱构造与设计;梁支座加劲肋或纵横加劲肋构造设计;组合截面构件缀板、填板布置、构造;板件、构件变截面构造设计;螺栓群或焊缝群的布置与构造等等。

构造及连接计算:一般连接节点的焊缝长度与螺栓数量计算;小型拼接计算;材料或构件焊接变形调整余量及加工余量计算;起拱拱度、高强螺栓连接长度、材料量及几何尺寸与相贯线等计算。

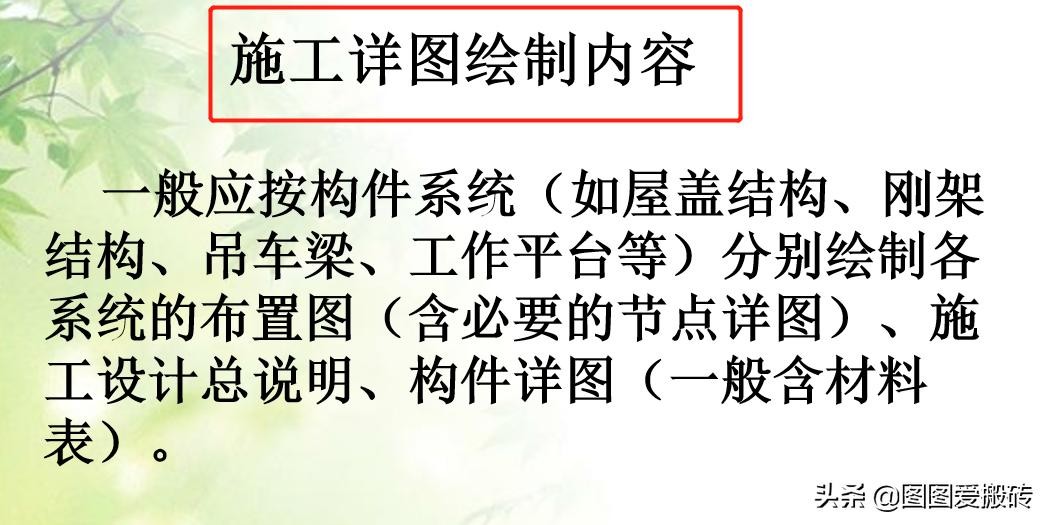

施工详图绘制内容

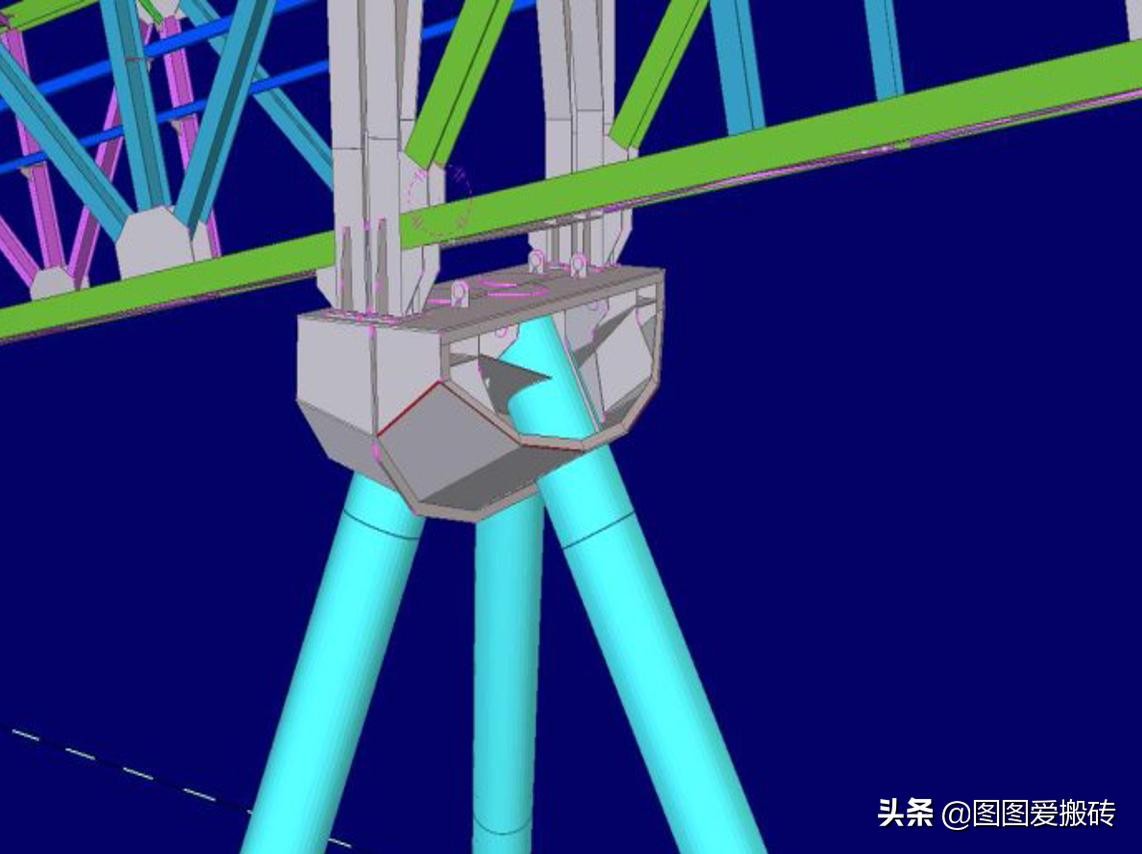

3D布置图

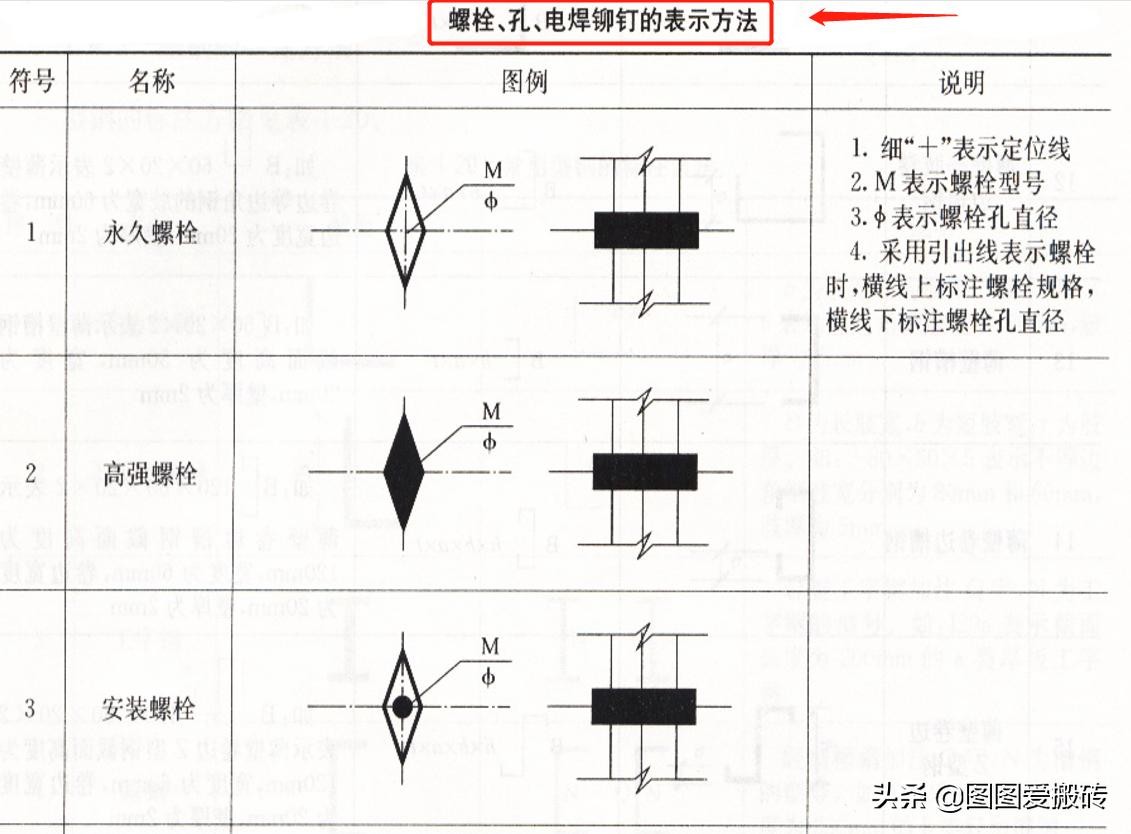

螺栓、孔、电焊铆钉的表示方法

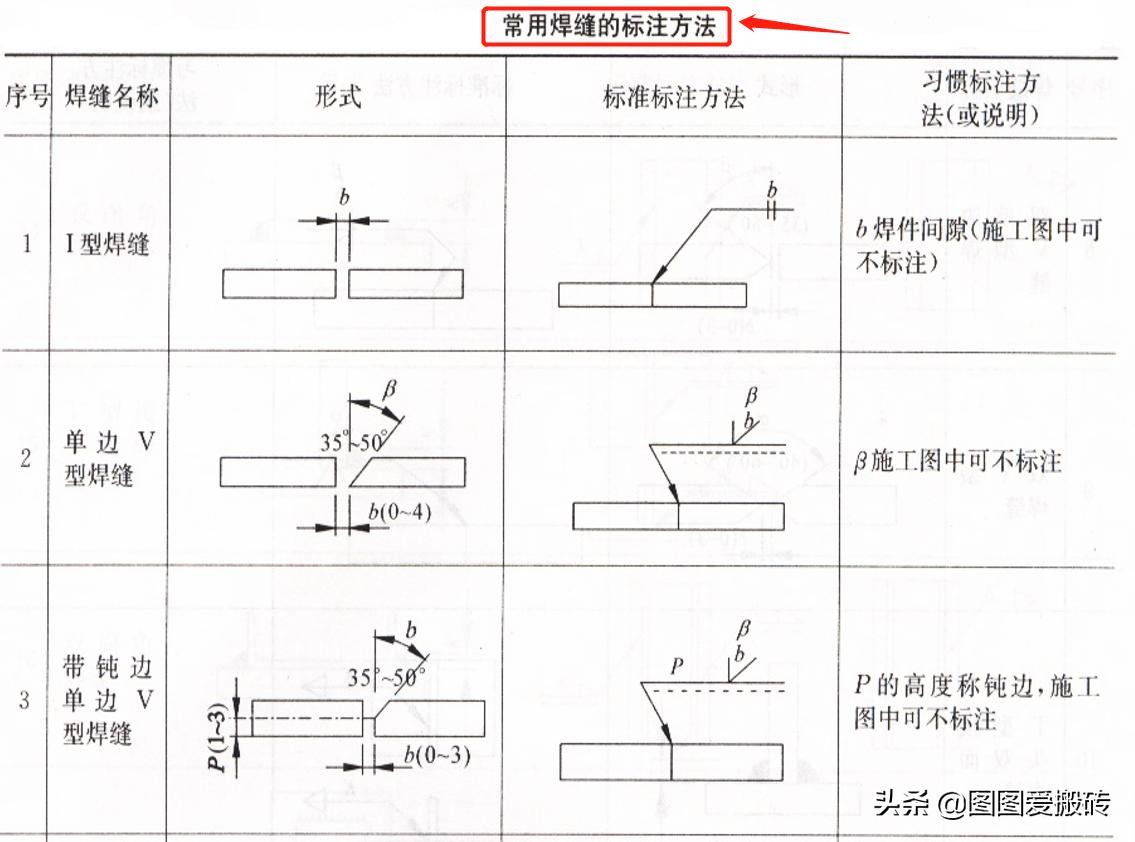

常见焊缝的标注

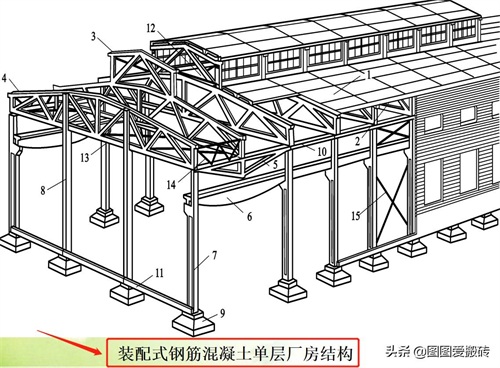

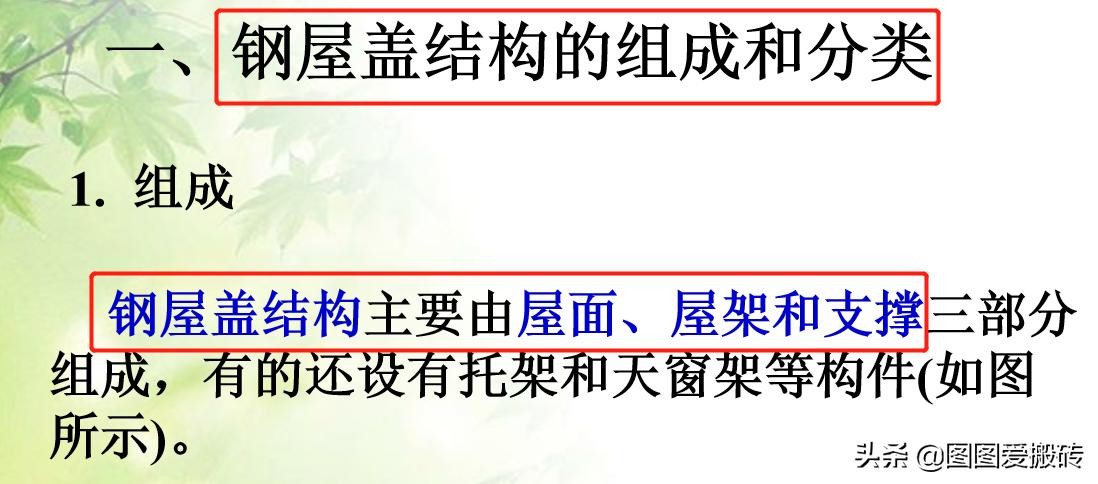

钢屋盖结构的组成和分类

屋面:主要由各种屋面板材组成,平铺于屋架上,承受外面荷载

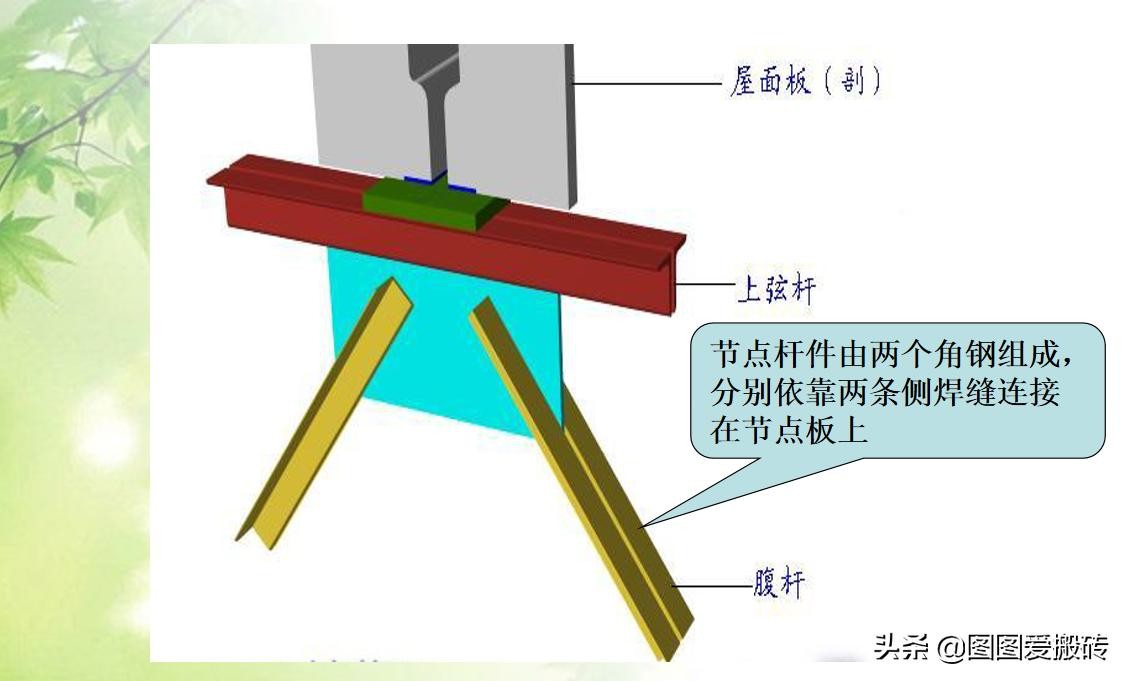

屋架:主要由各种钢构件组合连接而成。

支撑:根据支撑设置的部位和所起的作用不同,支撑分为上弦横向支撑、下弦水平支撑、垂直支撑和系杆4种。

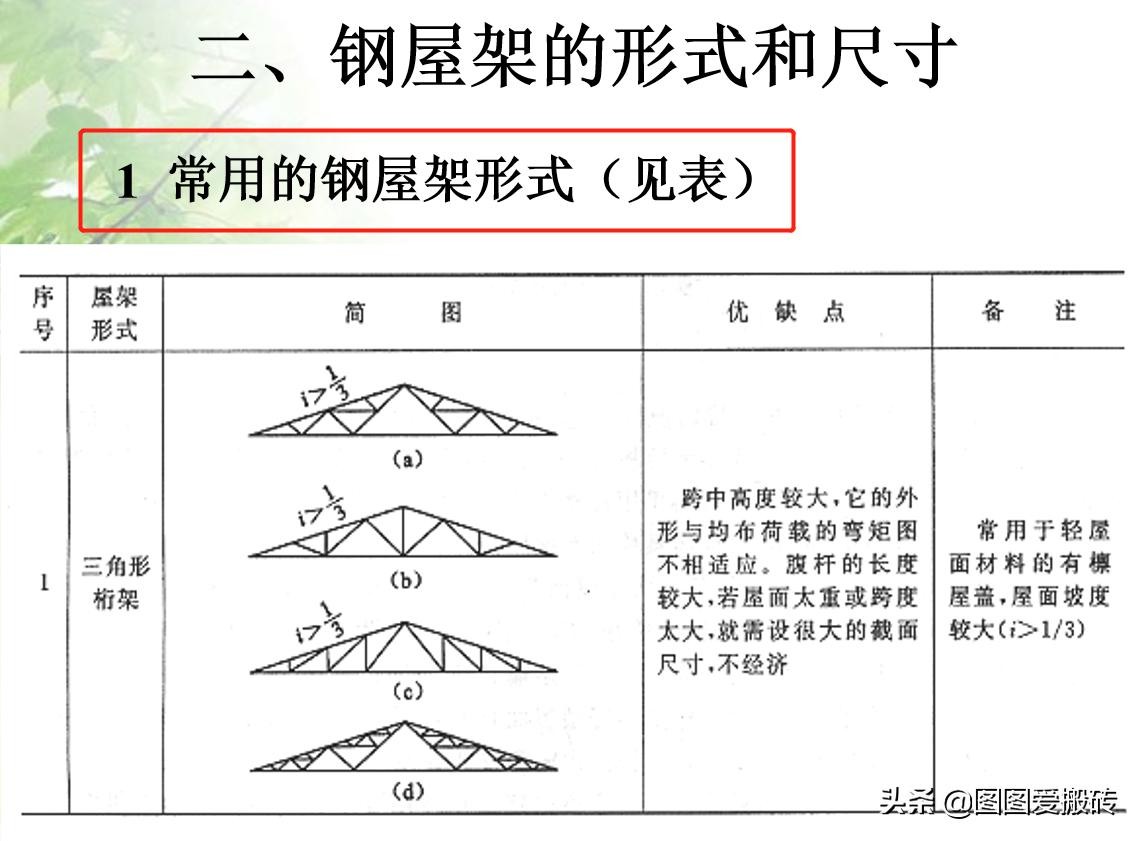

钢屋架的形式和尺寸

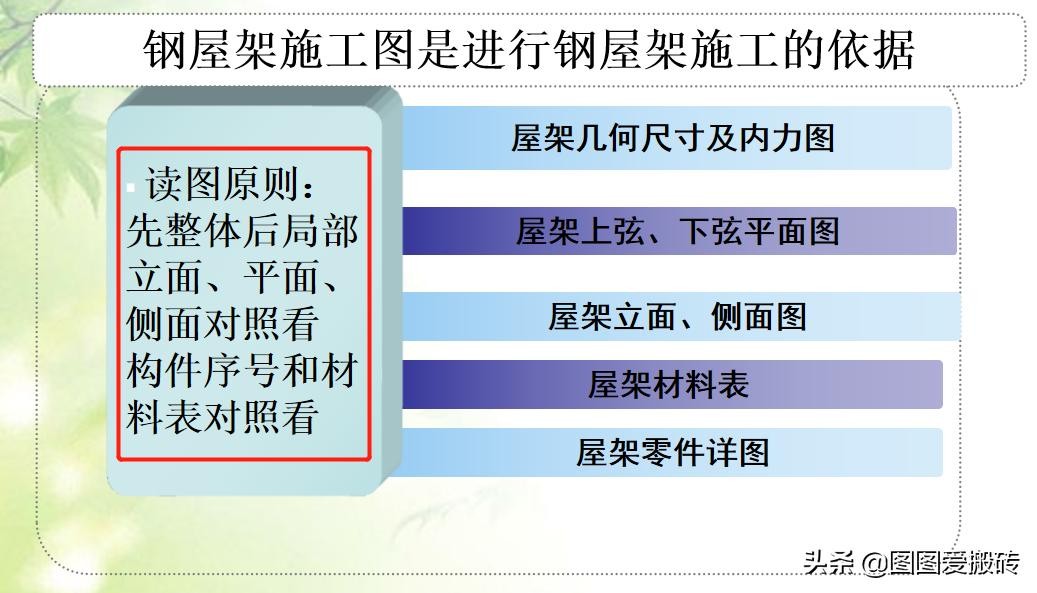

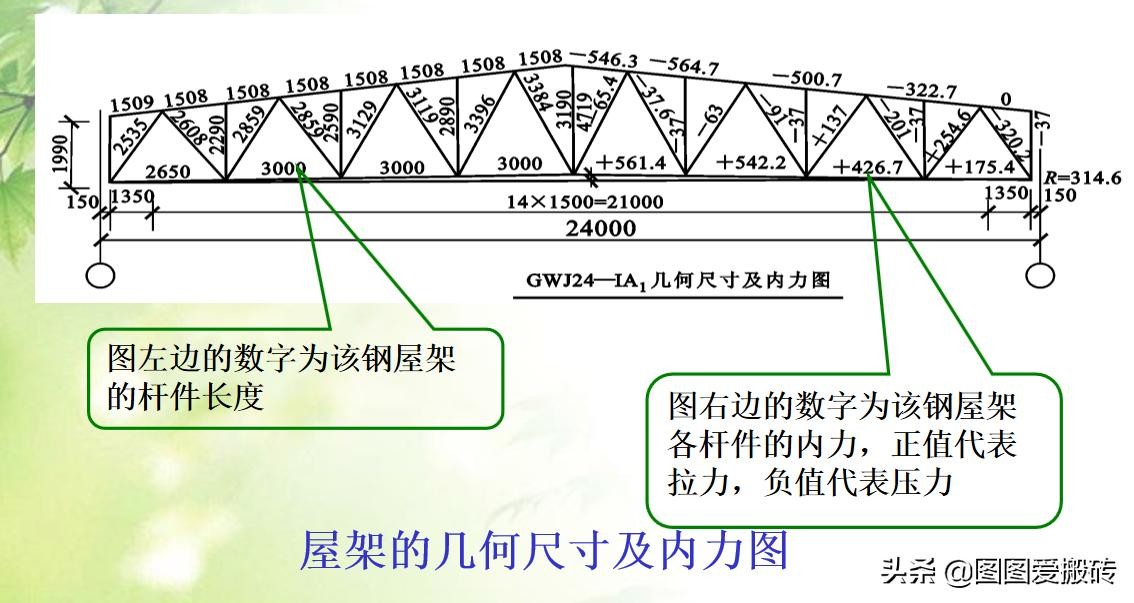

钢屋架施工图的组成及识读

读图原则:先整体后局部,立面、平面、侧面对照看,构件序号和材料表对照看

文章篇幅有限,就展示到这里了。这套钢结构识图教程含金量很高,全程干货,值得借鉴学习。
