机械图纸基本知识讲解（技术图纸标题栏的秘密）
每张技术图纸上都应该有标题栏，通常标题栏位于图纸的右下角，标题栏的方向应与看图方向一致。
标题栏的组成

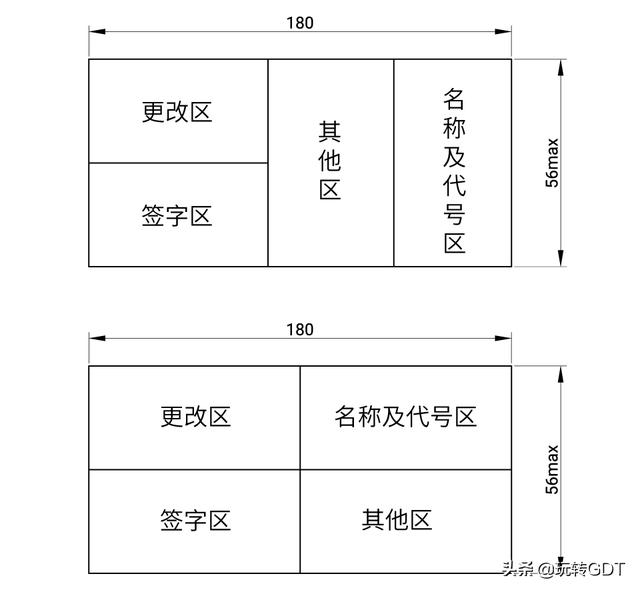

标题栏一般由更改区、 签字区、 其他区、 名称及代号区组成，各区的布置有两种分区形式，如下图。
更改区： 一般由更改标记、 处数、 分区、 更改文件号、 签名和年月日等组成。
签字区： 一般由设计、 审核、 工艺、 标准化、 批准、 签名和年月日等组成。
其他区： 一般由材料标记、 阶段标记、 重量、 比例和共张第张和投影符号等组成。
名称及代号区： 一般由单位名称、 图样名称、 图样代号和存储代号等组成。
标题栏的格式和尺寸

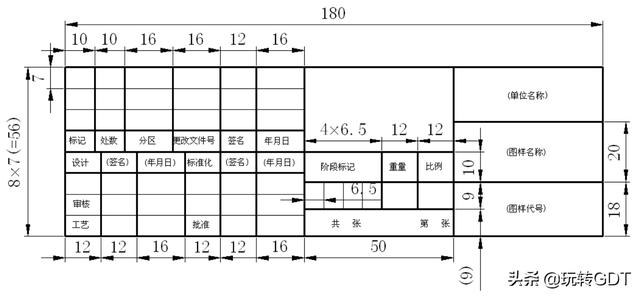

标题栏的格式和尺寸参考下图。

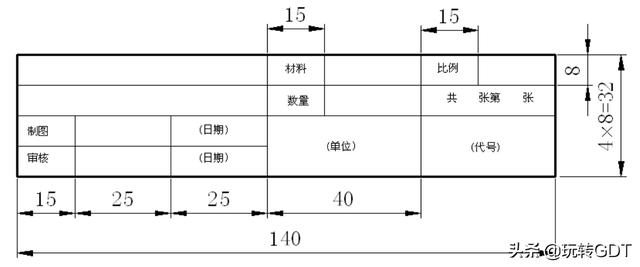

通常在学习过程中，为了方便，会对零件图标题栏和装配图标题栏、明细栏内容进行简化，如下图所示。
参考标准：GB/T 10609-2008
好啦，以上就是今天的内容，关注"玩转GDT"，每天三分钟，带你了解更多行业知识！
,
