​火灾报警控制器的工作原理和基本构造

火灾报警控制器的工作原理和基本构造

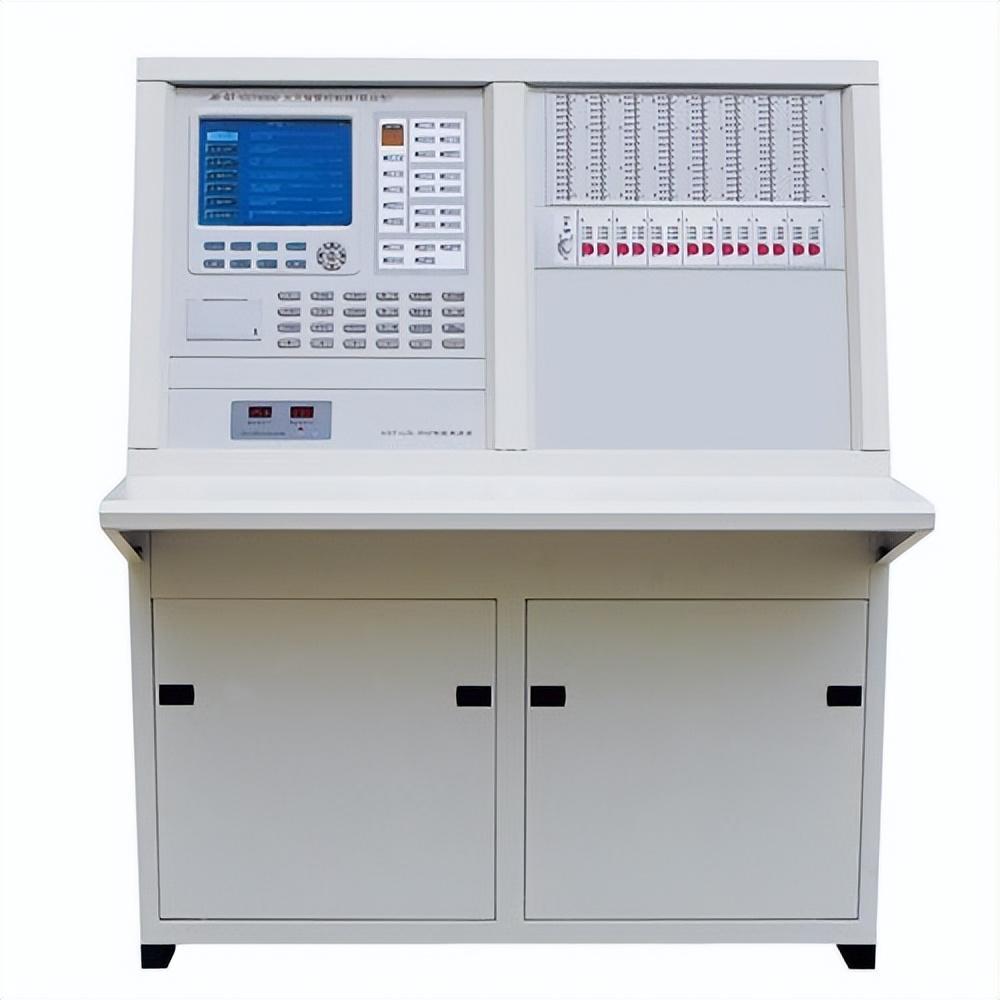

火灾报警控制器是火灾自动报警系统的核心,是一种可为火灾探测器供电,以及将探测器接受到的火灾信息接收、显示和传递,并且发出声、光报警信号,同时显示记录火灾发生的部位和时间,并向联动控制器发出联动通知信号的报警控制装置。

一、总线制火灾报警控制器的工作原理

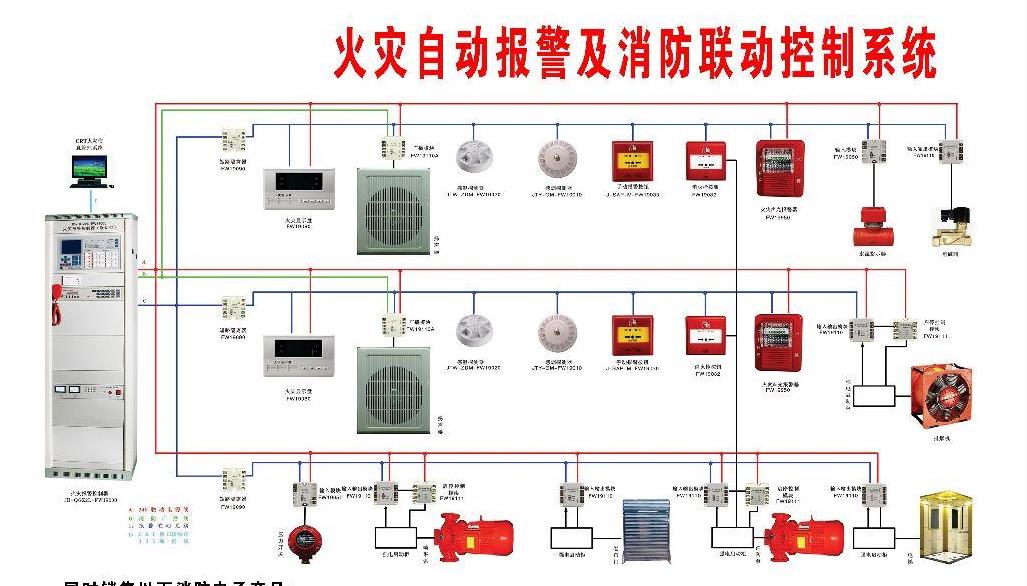

总线制火灾自动控制系统是由火灾探测器将发生火灾期间所产的烟、光、温等信号以模拟量形式连同外界相关的环境参量(如温度、湿度等)同时传送给火灾报警控制器,火灾报警控制器再根据获取的数据及内部存储的大量数据,利用火灾模型数据来判断火灾是否存在,从而在解决火灾真伪和误报、漏报等方面的技术上有了新的突破。目前总线制火灾报警控制器在建筑自动消防工程中得到日益广泛的应用。

二、总线制报警控制器的基本构成

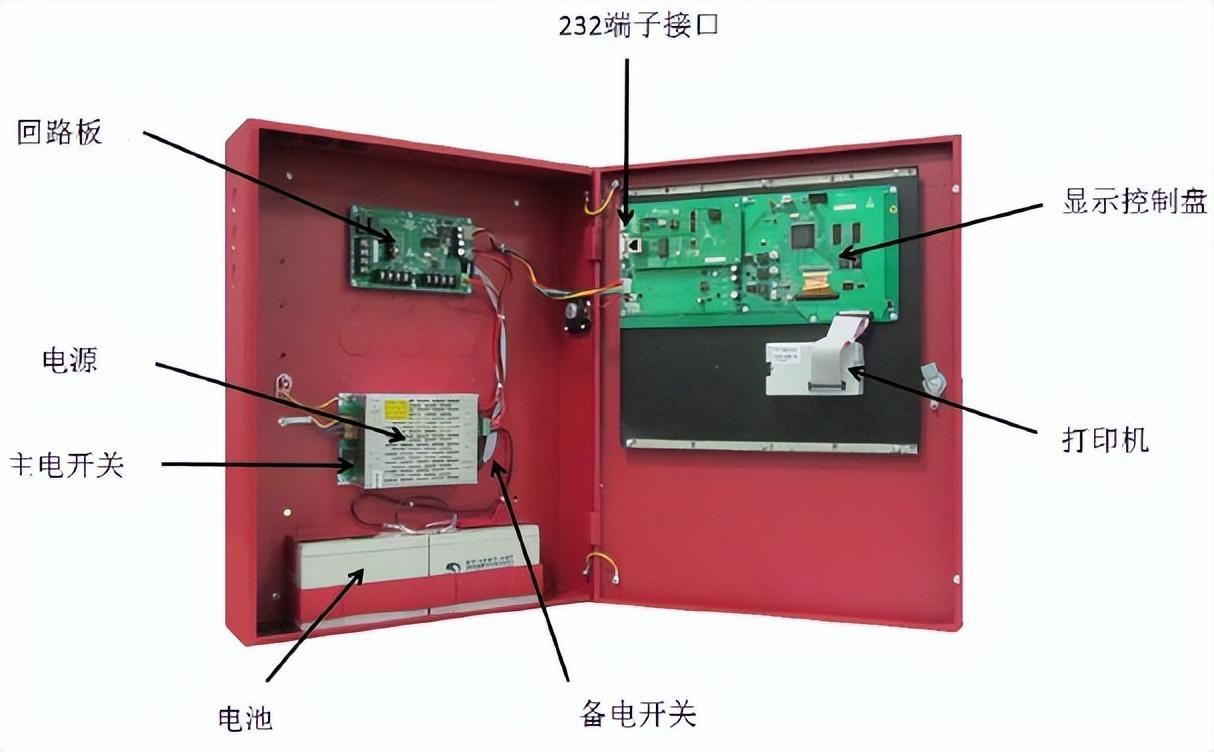

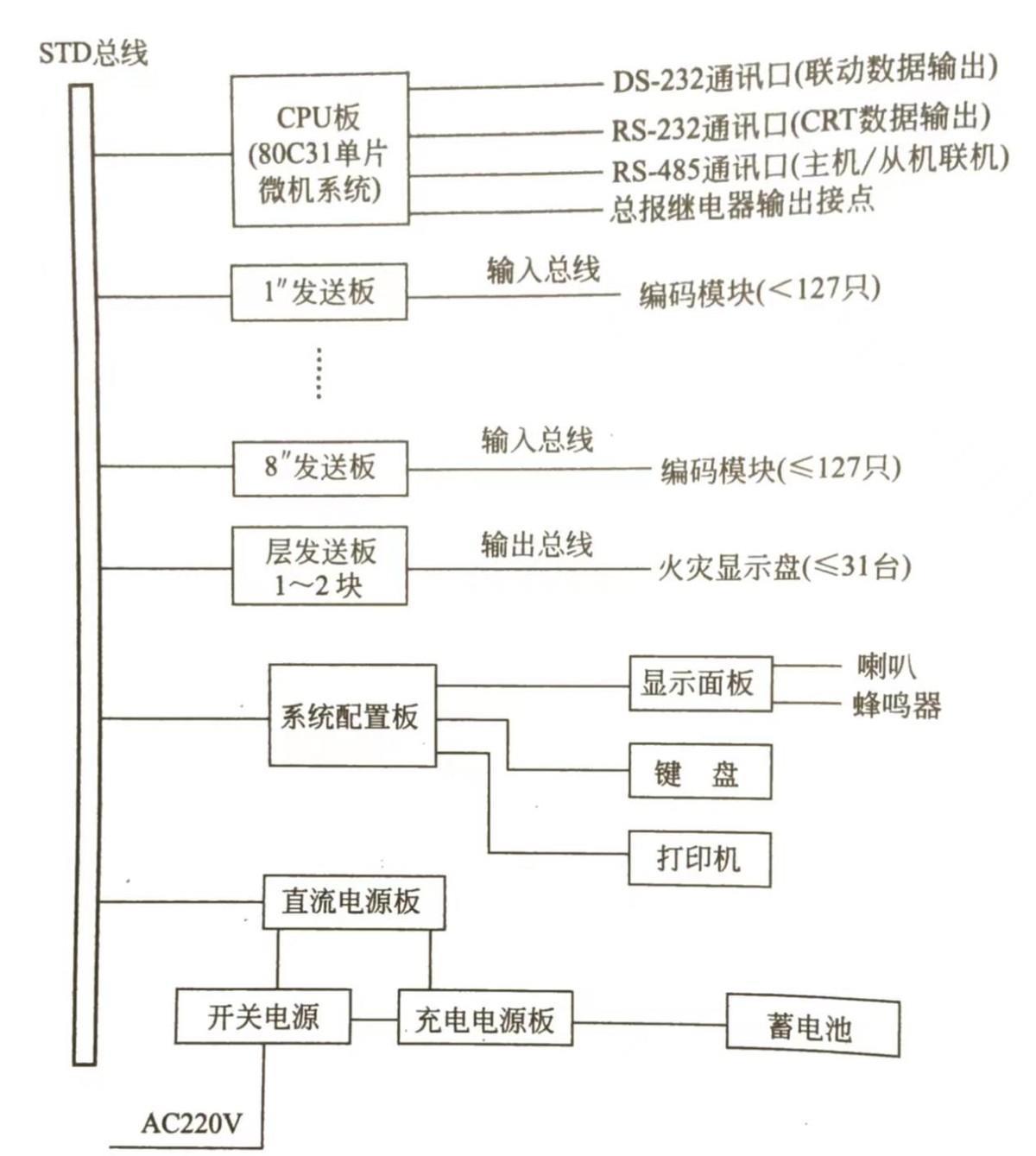

一般总线制火灾报警控制器主要由五种类型的功能板(线路)组成:CPU板、发送板、系统置板(也称为控制板)、显示板及直流变换电源板。

(一) CPU板。CPU板采用单片微机,是系统的心脏,控制着各种功能板的工作时序。CPU板还配备一个RS-485串引接口,用于主机与从机之间的联机,三个RS-232串行接口,其通信方式为单向发送。其中一个RS-232串行接口将火警信号送给联动控制器,另外一个RS-232串行接口将火警与断线故障信号送给PC微机。

(二)发送板。发送板的原理实质上是二总线传输技术的核心,其主要作用是将并行数据转变成串行数据,再加到总线上,同时接收回传的回答信号。从单片微机系统角度而言,该功能板为数据采集器,采集各编码模块的工作状态。

(三)系统配置板。系统配置板的作用是确定火灾报警控制器的功能和容量。当某编码模块发出火警信号或者断路故障时, 打印机可自动打印出编码模块的地址和发生时间;而利用编程键盘可对编码模块、显示点等进行现场编程、系统自检、查询和复位、时钟调整等操作。另外,显示板上的数码和状态指示灯等的数据及驱动信号也由系统配置板提供。

(四)显示面板。显示面板的作用是用声、光报警显示装置反映火灾报警控制器的运行状态,包括编码模块的状态 (正常、火警、断线故障)、供电电源(交流主电或直流备电)状态以及时钟显示。

(五)电源。火灾自动报警控制器电源部分由主电源和备用电源组成。备用电源多采用镍镉蓄电池、免维护的碱性蓄电池和铅酸蓄电池等,可反复充电使用。主电源为220V交流电,经开关型稳压电源(简称开关电源)整流、滤波、稳生环节变换成直流电24V,并有过流、过压保护等环节。
