电机转一圈，丝杠转一圈，一圈一个导程，∴线速度＝转速×导程。

为了考虑危险速度，螺母-轴承间的安装方法按固定-支撑。

丝杠轴直径：20mm

导程：20mm和40mm

丝杠轴沟槽谷径

d1=17.5mm

n1=λ

2xd1/tb2/x107/=2180min-1/

丝杠轴直径：20mm。

类型

常用的循环方式有两种：外循环和内循环。滚珠在循环过程中有时与丝杠脱离接触的称为外循环始终与丝杠保持接触的称为内循环。滚珠每一个循环闭路称为列，每个滚珠循环闭路内所含导程数称为圈数。内循环滚珠丝杠副的每个螺母有2列、3列、4列、5列等几种，每列只有一圈外循环每列有1.5圈、2.5圈和3.5圈等几种。

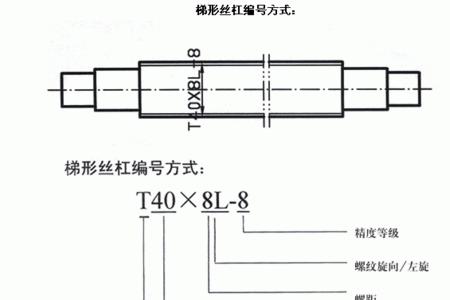

丝杠导程的计算公式

丝杆转动一圆周，转向力x1圆周长等于推力Fx导程P，转向力f=T/r，fx2∏r=FxP，即2∏T=FxP

滚珠丝杠推力计算公式：

T=FL/{2*PAI(3.14)*n（传动效率）}

T=电机输入扭矩

F=丝杠推力

如有减速机则：输出力矩=输入力矩*速比

扩展资料：

在做滚动啮合的活齿中，通常各个活齿是通过保持器或者轴承固定在本体上，以达到啮合传动的目的。推力滚齿是在活齿和活齿之间设置另一组滚动体，通过各个滚动体之间的推力来传递活齿之间的推力，从而达到滚动啮合传动。这种另一个滚动体可以是齿轮另一面的活齿，也可以是只为传递推力而设置的。

这种设计方法，不只是降低了活齿滚齿齿轮的成本，因为每个活齿没有了轴承的束缚，还使得其体积可以大幅减小。极限情况，可以直接使用滚针作为推力滚齿的齿。

丝杠导程的计算公式

滚珠丝杠直线速度单位是mm/s（每秒多少毫米）或者m/min（每分钟多少米）。

转速单位是r/min（每分钟多少转）。导程单位是mm（毫米），一个导程就是丝杠旋转一圈所走的距离，即mm/r（每转多少毫米）。综上可知，转速×导程＝（r/min）×（mm/r）＝mm/min（每分钟多少毫米），可以换算为mm/s（每秒多少毫米）或者m/min（每分钟多少米）。按照国标GB/T17587.3-1998及应用实例，滚珠丝杠（已基本取代梯形丝杆，俗称丝杆）是用来将旋转运动转化为直线运动或将直线运动转化为旋转运动的执行元件，并具有传动效率高，定位准确等当滚珠丝杠作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。
